Van bi 3 ngã inox

315,000

Thông số kỹ thuật của sản phẩm

  • Kích thước: DN15~DN200
  • Vật liệu sản xuất: Inox 304, 316
  • Kiểu kết nối: Lắp ren, lắp bích, nối clamp
  • Vận hành: Tay gạt, điều khiển điện, điều khiển khí nén
  • Nhiệt độ làm việc: -10ºC~200ºC
  • Áp lực làm việc: PN16~PN64
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc

Mô tả
Bấm để đánh giá bài viết này!
[Tổng: 0 Phản hồi: 0]

Giới thiệu van bi 3 ngã inox

Van bi 3 ngã inox là dòng van bi được làm bằng chất liệu inox 304 hoặc 316. Như tên gọi của nó, van bi 3 ngã là dạng van có 3 cửa để kết nối với đường ống. Nó có chức năng phân nhánh hoặc trộn các dòng lưu chất lại với nhau.

van bi 3 ngã inox

Các kiểu cấu tạo của van bi 3 ngã inox

Có 2 ứng dụng chính của van bi 3 ngã inox đó là phân nhánh hoặc trộn dòng lưu chất, với mỗi kiểu van thì cấu tạo bi van sẽ có sự khác biệt. Với 2 dạng chức năng trên thì bi van có cấu tạo đục lỗ kiểu chữ L hoặc chữ T.

Dạng chữ L

ball valve l port 180 90

Bi van được khoét hình chữ L. Với dạng thiết kế này, dòng lưu chất sẽ được chia từ cửa ở giữa sang 2 cửa còn lại hoặc từ 1 trong 2 cửa đi vào cửa ở giữ.

Dạng chữ T

ball valve 3 way 180 t port

Với dạng chữ T thì sẽ có độ đa dụng cao hơn. Van vừa có thể phân nhánh các dòng lưu chất, vừa có thể trộn giữa 2 dòng về thành 1 dòng duy nhất. Các trường hợp van hoạt động cụ thể quý vị có thể theo dõi trên hình như trên.

Các kiểu kết nối của van bi 3 ngã inox

Với từng mục đích sử dụng thì van có các dạng kết nối khác nhau. Có 3 kiểu kết nối chính để sử dụng đó là kết nối ren, bích hoặc clamp.

Kết nối ren

Kết nối ren giúp van dễ dàng lắp đặt hoặc tháo dỡ. Việc sử dụng kết nối ren giúp thi công nhanh chóng mà không đòi hỏi kỹ thuật cũng như máy móc đi kèm. Từ đó giảm thiểu chi phí nhân công có tay nghề cao để thực hiện.

Van bi 3 ngã inox lắp ren cũng có kích thước nhỏ gọn và giá thành rẻ hơn so với dòng van lắp bích có cùng kích cỡ. Tuy nhiên, kết nối ren chỉ sử dụng cho các van từ size DN80 trở xuống và độ chống rò rỉ không cao như dạng van lắp bích.

van bi 3 ngã inox lắp ren

Kết nối bích

Van kết nối bích cũng rất dễ dàng lắp đặt. Tuy nhiên, nó tốn nhiều chi phí nhân công và đòi hỏi kỹ thuật cao khi ta phải hàn mặt bích vào đường ống để có thể kết nối van. Dạng van bi 3 ngã măt bích được sử dụng phổ biến cho các size DN50 trở lên, mặt bích của van được thiết kế theo các tiêu chuẩn phổ biến hiện nay là JIS, ANSI, BS hay DIN.

van bi 3 ngã lắp bích

Kết nối clamp

Van bi 3 ngã inox clamp được sử dụng trong các hệ thống đường ống vi sinh. Kết nối clamp cho phép đảm bảo yếu tố an toàn vệ sinh khi không để các lưu chất tồn đọng ở phần kết nối. Van 3 ngã vi sinh cũng được thiết kế theo tiêu chuẩn của ống vi sinh khác với các ống công nghiệp thông dụng.

van bi 3 ngã inox nối clamp

Ưu điểm của vật liệu inox

Van bi 3 ngã được sản xuất từ vật liệu thép không gỉ (inox) dòng Austenitic với các mác thông dụng là 304 và 316. Đây là một trong những loại vật liệu có đặc điểm vượt trội. Vật liệu inox cho nhiều các ưu điểm nổi bật như:

  • Độ bền vật lý cao, có thể chịu được áp lực và nhiệt độ cao.
  • Khả năng chống ăn mòn hóa học tốt, cho phép van hoạt động được ở các môi trường hóa chất nồng độ cao.
  • Chống nhiễm từ rất tốt
  • Khả năng đánh bóng, chống nhiễm bẩn bề mặt tốt, rất thích hợp cho các ngành sản xuất thực phẩm, nước giải khát, thực phẩm.
  • Dễ gia công tạo hình.
  • Vật liệu có giá thành phải chăng.

Chính vì ưu điểm này mà van bi 3 ngã inox được ứng dụng cho rất nhiều các ứng dụng khác nhau, từ dân dụng đến công nghiệp.

Các kiểu vận hành của van bi 3 ngã inox

Thông thường, van được vân hành theo kiểu tay gạt là phổ biến nhất. Đây là kiểu vận hành thủ công, dễ dàng chế tạo cũng như thao tác đơn giản. Người dùng chỉ cần cầm vào tay gạt và thực hiện thao tác xoay là có thể dễ dàng điều khiển van theo ý mong muốn. Đây là phương pháp vận hành mang đến chi phí rẻ, phù hợp với đại đa số các ứng dụng cần sử dụng đến van.

Tuy nhiên, trong các hệ thống điều khiển tự động yêu cầu điều khiển chính xác và kịp thời, hoặc khi van được lắp đặt ở các vị trí khó thao tác bằng tay thì việc dùng tay gạt là không thể. Khi đó ta sử dụng các bộ điều khiển khí nén hoặc điện để điều khiển hoạt động của van bi 3 ngã inox.

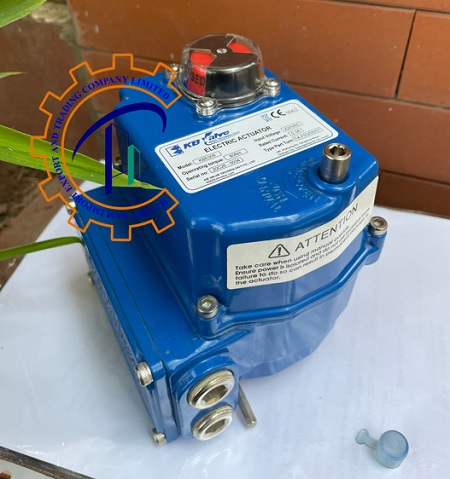

Van bi 3 ngã inox điều khiển điện

Bộ điều khiển điện sẽ cung cấp momen xoắn cho van hoạt động thay vì tay gạt. Động cơ sử dụng điện áp 24v, 220v hoặc 380v để hoạt động. Trong bộ điều khiển có các hệ thống công tắc, tín hiệu phản hồi về trung tâm điều khiển để thông báo trạng thái của van.

Van bi điều khiển điện có thời gian đóng mở lâu, thường từ 15~20s. Tuy nhiên, về hiệu quả hoạt động cũng như tính kinh tế khi sử dụng lâu dài là không thể đo đếm được.

z2032614098148 fc5d47cb1d58adc80b845280b6b5d1a3

Van bi 3 ngã inox điều khiển khí nén

Trong các hệ thống nhà máy công nghiệp, thay vì sử dụng van điện thì người ta sử dụng van khí nén. Bộ điều khiển khí nén sử dụng áp lực khí nén có sẵn và dồi dào để chuyển hóa thành momen xoắn hoạt động cho van. Các van bi điều khiển khí nén thời gian đóng mở rất nhanh, tuy nhiên nó thường gây tiếng ồn lớn khí hoạt động.

Bộ điều khiển khí nén cũng có thể đươc tích hợp thêm các thiết bị như công tắc hành trình, van điện từ khí nén, v.v…. để hoạt động tự động hóa một các tối ưu. Tuy có giá thành rẻ và thời gian đóng mở nhanh hơn van điện nhưng van khí nén phải sử dụng thêm nhiều phụ kiện đi kèm mới có chức năng tương đương với van điều khiển bằng điện.

van bi 3 ngã inox điều khiển khí nén

Tại sao nên sử dụng van 3 ngã?

Trong một đường ngã ba của hệ thống đường ống. Sử dụng van bi 3 ngã sẽ giúp điều khiển nhanh chóng và tiết kiệm hơn khi nếu sử dụng van 2 ngã ta sẽ phải sử dụng tới 3 van.

Tìm mua sản phẩm giá tốt ở đâu?

Công ty XNK HT Việt Nam chúng tôi là đơn vị nhập khẩu các dòng van bi 3 ngã từ tay gạt đến có tán. Với các dạng kết nối đa dạng.

Quy trình báo giá của sản phẩm?

Quý khách có nhu cầu về sản phẩm xin vui lòng liên hệ đến hotline. Chúng tôi sẽ tiếp nhận thông tin, sau đó tư vấn sản phẩm phù hợp nhất và báo giá sản phẩm
